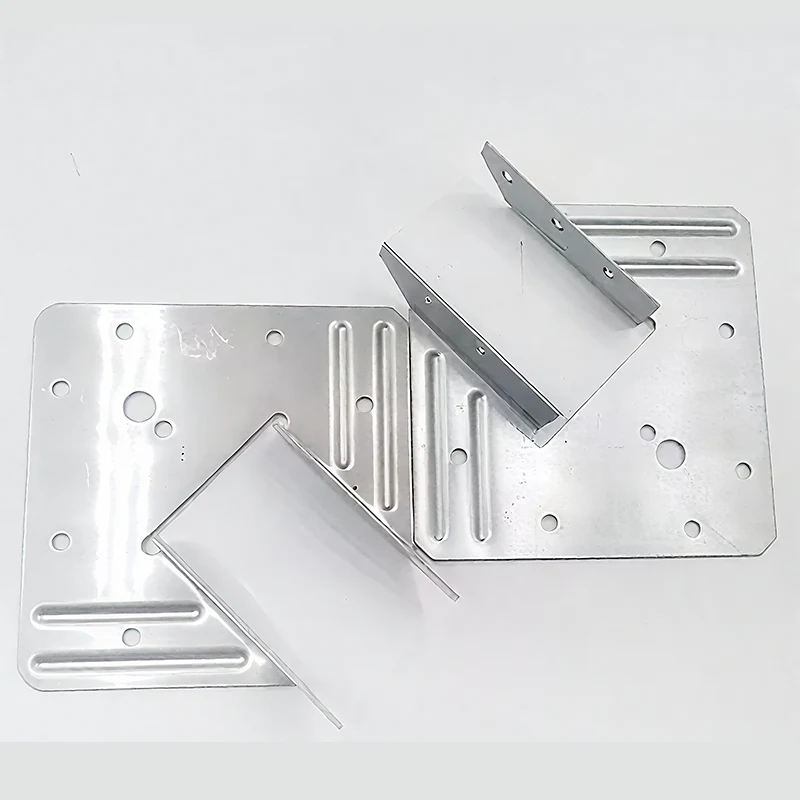

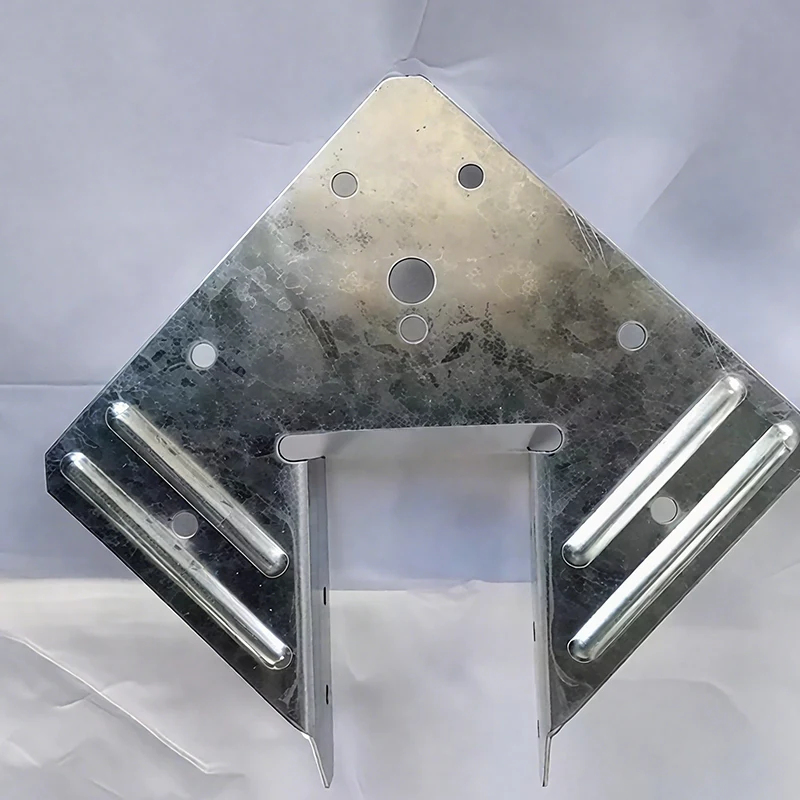

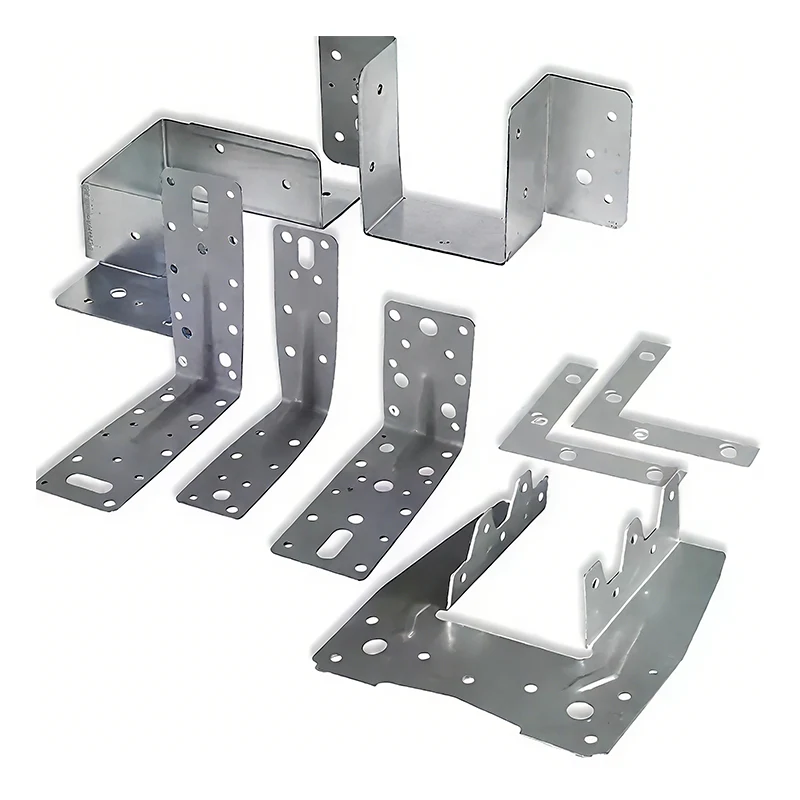

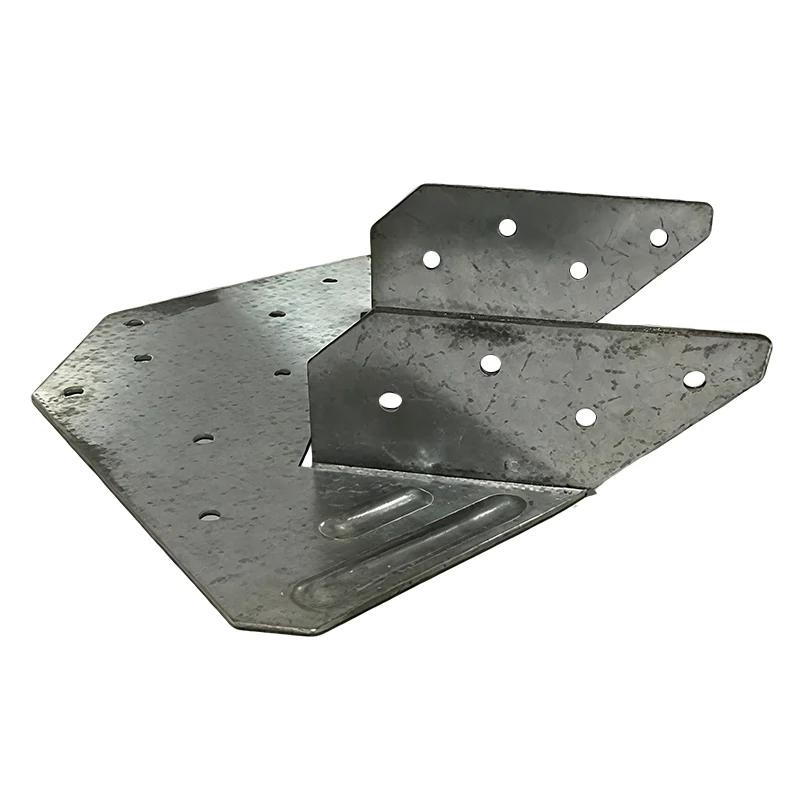

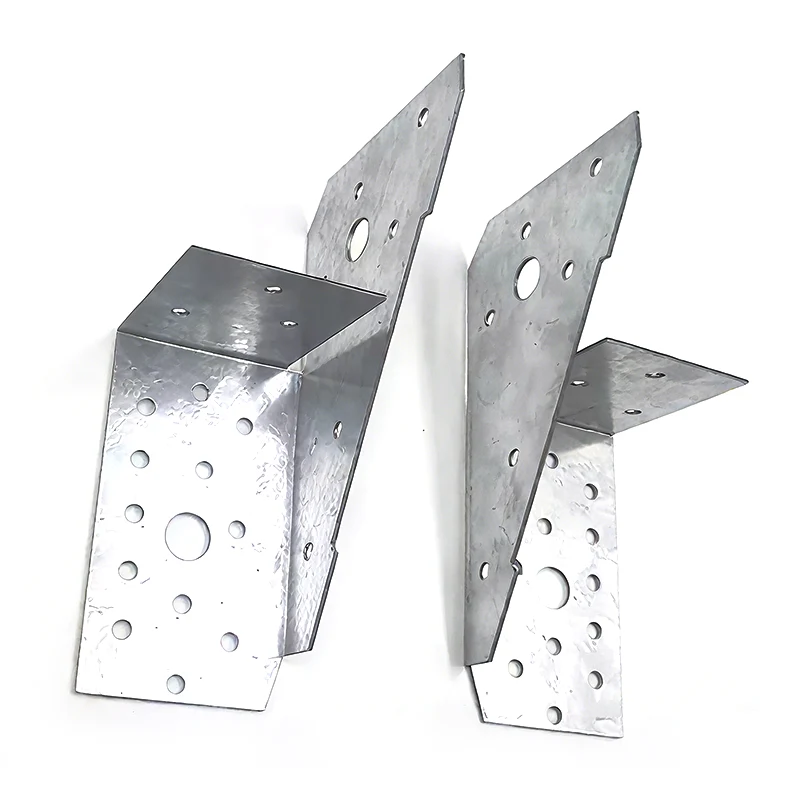

Txapa metalezko piezak CNC mekanizatutako piezak pertsonalizatutako piezak dira, ordenagailu bidezko zenbakizko kontrol teknologiarekin prozesatutako piezak. Dimentsioko zehaztasun eta forma konplexutasun handia dute eta egitura berezien edo funtzio berezien behar pertsonalizatuak ase ditzakete.
Marka: S-SEN
Metalezko piezak CNC mekanizatutako piezak CNC fresatzeko makinak, leiho-leihoak eta ardatz anitzeko prozesatzeko beste ekipamendu batzuk erabiltzen dituzte metala eta beste lehengai batzuk zehatz-mehatz prozesatzeko. CAD/CAM lan-fluxu digitaletan oinarrituz, diseinuak produktu amaituetan eraldatzen ditugu.
Pertsonalizazio malgua: masa-ekoizpena onartzen du, pertsonalizatutako materialak, egiturak eta prozesuak ahalbidetuz, erantzun azkarra bermatuz.
Prozesu-katea: torneaketa, fresaketa eta artezketa prozesuak integratzen ditu, prototipotik ekoizpen masiborako garapen azkarra ahalbidetuz.
CNC mekanizatutako pieza pertsonalizatuak goi-mailako fabrikazio-esparruetan erabil daitezke, hala nola automozio-motorren piezak, doitasun-tresnak eta ekipoak, eta produktu berrien ikerketa eta garapen fasean prototipoak egiteko ere egokiak dira.
|
Parametro kategoria |
Zehaztapen-proiektuak |
parametro teknikoa |
Oharrak |
|
Materialen esparrua |
material metalikoa |
Aluminio-aleazioa (6061/5052/7075), altzairu herdoilgaitza (304/316), karbono-altzairua, letoia, titanio-aleazioa |
Onartu materialaren pertsonalizazio berezia |
|
material ez metalikoa |
ABS, PC, PMMA, POM, nylona, bakelita |
Prozesatzeko teknologia ezaugarrien arabera hautatu behar da |
|
|
lan sorta |
Fresatzeko neurriak |
Gehienez 1200×800×300mm |
Bost ardatzeko lotura prozesatzea |
|
Konformazio neurriak |
Gehienezko Φ150×300mm |
Lau ardatzeko zehaztasun biraketa |
|
|
Ezaugarrien gutxieneko tamaina |
- |
0,5 mm (lubakia/zuloa) |
Materialaren araberakoa da |
|
laneko zehaztasuna |
tolerantzia dimentsionala |
± 0,01 mm (fresatzea)/± 0,005 mm (biraketa) |
ISO 2768-M arauan oinarrituta |
|
tolerantzia geometrikoa |
Lautasuna 0,02 mm/ zentrokidetasuna 0,01 mm |
Zehaztasun-eskakizun handiagoak lor daitezke |
|
|
gainazaleko zimurtasuna |
- |
Ra 0,8 μm (fresatzea)/Ra 0,4 μm (biraketa) |
Poloniera Ra 0,2μm-ra |
|
Prozesu-gaitasuna |
Fresatzeko ezaugarriak |
Gainazal konplexuak, barrunbeak, hariak, zulo bereziak |
Onartu 3+2 kokapen prozesatzeko |
|
Biraketa-ezaugarriak |
Ardatza, mahuka, haria, gainazal konikoa, gainazal kurbatua |
Euskarri fresaketa eta konpositeen mekanizazioa |
|
|
Prozesu berezia |
zulo sakona lantzen |
Sakonera erlazioa 5:1 |
Tresna bereziak behar dira |
|
Horma meheen tratamendua |
0,5 mm |
Tresna bereziak behar dira |
|
|
konfigurazioa |
zenbakizko kontrol sistema |
Siemens 840D, Fanuc, Mitsubishi |
Bost ardatzeko lotura kontrola |
|
tresneria sistema |
HSK63, BT40 tresna-euskarria |
Abiadura handiko ebaketa konfigurazioa |
|
|
detektatzeko gailua |
Hiru koordenatu neurtzeko makina, bi dimentsioko irudi-neurgailua |
Tamaina osoko ikuskapen-txostena |
|
|
gainazalaren prestaketa |
oxidazio anodikoa |
Oxido naturala/beltza/koloreduna, filmaren lodiera 5-25μm |
Aluminio aleazio berezia |
|
electroplating teknologia |
Nikelizatzea, kromatzea, galvanizatzea, filmaren lodiera 5-15μm |
Korrosio eta higadura tratamendua |
|
|
spray tratamendua |
Hauts estaldura, spray pintura, filmaren lodiera 30-100μm |
Kolore anitz daude eskuragarri |
|
|
manipulazio berezia |
Lurztatzea, leuntzea, hareaztatua, marraztea |
Bete itxura baldintzak |
